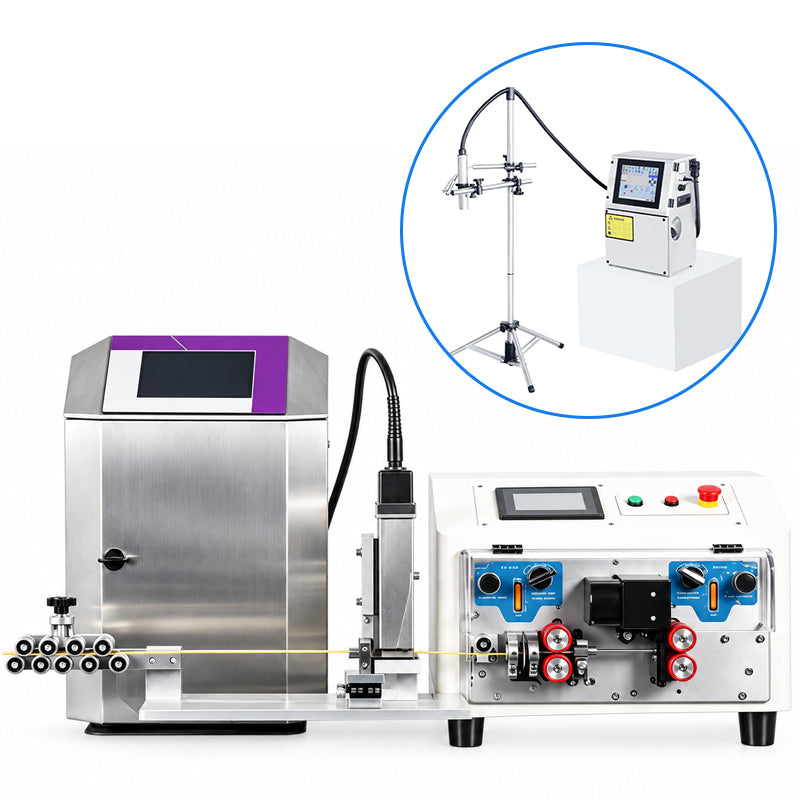

ماكينة ZONESUN ZS-EW30 لقطع وتقشير الأسلاك باستخدام التحكم الرقمي الكمبيوتري (CNC) مع نظام ترميز أوتوماتيكي بنفث الحبر

الوصف

تُعد ZONESUN ZS-EW30 آلة عالية الدقة لقطع الأسلاك وتقشيرها وترميزها بنظام الحبر النفاث، حيث تجمع بين قطع الأطوال والتقشير من الطرفين والتقشير الوسطي والترميز على السلك في عملية واحدة متواصلة. تتعامل الآلة مع مقاطع الأسلاك التي تتراوح مساحاتها من 0.1 إلى 6 مم² (AWG30–12)، وتلغي الحاجة إلى عمليات النقل بين المحطات المتعددة، كما تقلل بشكل كبير من تكاليف العمالة في سير عمل معالجة ضفائر الأسلاك والكابلات.

بفضل محرك خطوي هجين صامت بدقة 0.01 مم، تحقق ZS-EW30 دقة تقشير تبلغ ±(0.002×L) مم وإنتاجية تتراوح بين 3,000 و8,000 قطعة/ساعة. وتدعم واجهة اللمس الذكية إعدادات متعددة مسبقة للبرامج للتبديل الفوري بين المنتجات، مما يجعلها مناسبة لـإنتاج ضفائر الأسلاك بكميات كبيرة وتصنيع الإلكترونيات وتجميع الكابلات الدقيق على حد سواء.

المواصفات

• طراز الآلة: ZS-EW30
• الوظيفة: قطع الأسلاك، التقشير من الطرفين، التقشير الوسطي
• نطاق الأسلاك: 0.1–6 مم² (AWG30-12)
• طول القطع: 0.1–99999.9 مم
• طول التقشير: رأس التقشير: 0.1–250 مم؛ ذيل التقشير: 0.1–70 مم
• دقة التقشير: ±(0.002×L) مم (بناءً على محرك خطوي هجين صامت بدقة 0.01 مم)
• أقسام التقشير الوسطي: 16 قسماً (قابل للتخصيص)
• السعة / السرعة: 3000–8000 قطعة/ساعة
• مادة الشفرة: فولاذ التنغستن المستورد / فولاذ عالي السرعة
• مصدر الطاقة: تيار متردد 110V/220V، 50/60 هرتز
• حجم الآلة: 470 × 450 × 350 مم
• وزن الآلة: 31.5 كجم
• وظائف إضافية: دخول/خروج تلقائي، تشغيل مؤقت، ضبط بالخطوات
• ملاحظات: يمكن تخصيص التطبيقات الخاصة عن طريق إرسال عينات

تحكم ذكي بشاشة اللمس

تحديد أطوال المعالجة ومحتوى الترميز والكميات المستهدفة بسهولة عبر واجهة بديهية، مع دعم إعدادات متعددة مسبقة للبرامج للتبديل الفوري بين المنتجات.

ترميز مدمج بنظام الحبر النفاث

طباعة الأحرف أو أرقام الدفعات أو الشعارات مباشرة على أسطح الأسلاك أثناء التقشير والقطع لدمج المعالجة والتعريف.

قطع وتقشير عالي الدقة

توفير قطع وتقشير عالي الدقة مع تحكم دقيق في الطول وعمق التقشير.

مستقيم الأسلاك

تعديل الأسلاك المنحنية أو الملفوفة عبر نظام محاذاة متعدد البكرات لتغذية دقيقة وتقشير وترميز مستقرين في المراحل اللاحقة.

أوضاع معالجة متعددة الاستخدامات

دعم التقشير الكامل ونصف التقشير والتقشير متعدد الخطوات والتقشير الوسطي للمعالجة المرنة لمختلف الأسلاك أحادية النواة ومتعددة النواة.

الميزات الرئيسية

✅ عملية مدمجة 3 في 1: تجمع بين قطع الأطوال والتقشير من الطرفين والتقشير الوسطي والترميز بنظام الحبر النفاث في تمريرة واحدة، مما يلغي الحاجة إلى إعدادات المحطات المتعددة ويقلل وقت الدورة.

✅ دقة تقشير فائقة: يوفر المحرك الخطي الهجين الصامت بدقة 0.01 مم دقة تقشير تبلغ ±(0.002×L) مم، مما يضمن إزالة متسقة للعزل دون إتلاف الموصل.

✅ توافق واسع مع الأسلاك: تعالج الأسلاك أحادية النواة ومتعددة النواة التي تتراوح مساحاتها من 0.1 إلى 6 مم² (AWG30–12)، لتغطي معظم تطبيقات ضفائر الأسلاك وتجميع الكابلات.

✅ إنتاجية عالية: تحقق 3,000–8,000 قطعة/ساعة، مما يعزز الإنتاجية بشكل كبير مقارنة بعمليات التقشير اليدوية أو شبه الأوتوماتيكية.

✅ ترميز مدمج بنظام الحبر النفاث: تطبع الأحرف أو أرقام الدفعات أو الرموز الشريطية أو الشعارات مباشرة على أسطح الأسلاك ضمن خط الإنتاج، مما يلغي خطوة الترميز المنفصلة ويضمن إمكانية التتبع.

✅ واجهة آلة بشرية ذكية بشاشة اللمس: يتيح تخزين إعدادات متعددة مسبقة للبرامج التبديل الفوري بين أنواع الأسلاك ومعلمات العمل، مما يقلل من وقت التوقف عن العمل أثناء التغيير.

✅ تقشير متعدد الأوضاع: تدعم أوضاع التقشير الكامل ونصف التقشير والتقشير متعدد الخطوات والتقشير الوسطي لتحقيق أقصى قدر من المرونة مع تنسيقات الأسلاك أحادية النواة ومتعددة النواة.

✅ مستقيم أسلاك مدمج: يصحح نظام المحاذاة متعدد البكرات الأسلاك المنحنية أو الملفوفة قبل التغذية، مما يضمن معالجة مستقرة وخالية من الانحشار وجودة إنتاج متسقة.

✅ مواد شفرات فاخرة: توفر شفرات فولاذ التنغستن المستورد والفولاذ عالي السرعة عمراً طويلاً وقصاً نظيفاً عبر النطاق الكامل للأسلاك.

✅ دعم جهد مزدوج: متوفرة بتيار متردد 110V و220V (50/60 هرتز) للنشر العالمي دون الحاجة إلى تحويل إضافي للطاقة.

التطبيقات

• تصنيع ضفائر الأسلاك: قطع وتقشير سريع لضفائر أسلاك السيارات والصناعة والإلكترونيات الاستهلاكية التي تتطلب اتساقاً دقيقاً في الطول والتقشير.
• تجميع الإلكترونيات ولوحات الدوائر المطبوعة: تحضير أسلاك التوصيل وكابلات التوصيل والأسلاك الطرفية لوصلات لوحات الدوائر المطبوعة وكبس النهايات في خطوط إنتاج الإلكترونيات.
• أسلاك السيارات: معالجة الأسلاك والكابلات من فئة السيارات لضفائر الهيكل وأسلاك المستشعرات وتوصيلات وحدات التحكم التي تتطلب تفاوتات أبعاد ضيقة.
• إنتاج الأجهزة والأجهزة المنزلية الكبيرة: قطع وتقشير أسلاك الطاقة وأسلاك المحركات والأسلاك الداخلية للأجهزة المنزلية ومعدات التدفئة والتهوية وتكييف الهواء.
• تجميع الكابلات والتصنيع التعاقدي: معالجة مرنة للأسلاك متعددة المنتجات لشركات تجميع الكابلات التعاقدية التي تتعامل مع مقاسات أسلاك وأطوال تقشير ومتطلبات ترميز متنوعة.
• أسلاك الطيران والدفاع: تقشير دقيق للكابلات المحمية والكابلات الخاصة حيث يُعد سلامة الموصل والدقة الأبعاد متطلبات امتثال حاسمة.
• الطاقة المتجددة والمركبات الكهربائية: معالجة أسلاك الألواح الشمسية وكابلات حزم البطاريات وضفائر شحن المركبات الكهربائية التي تتطلب تحضيراً عالي الحجم وعالي الدقة للأسلاك.
