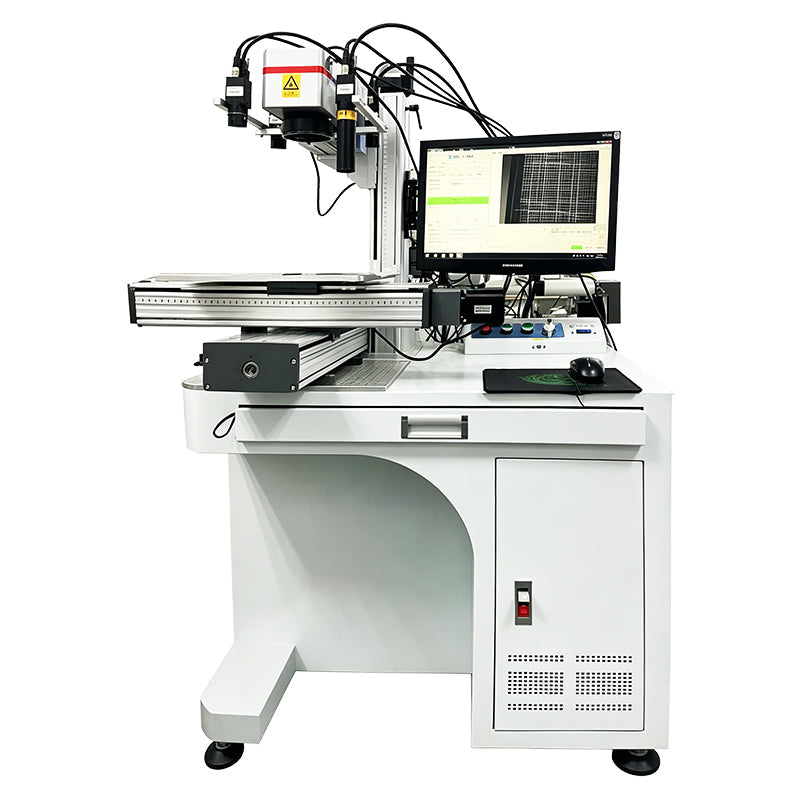

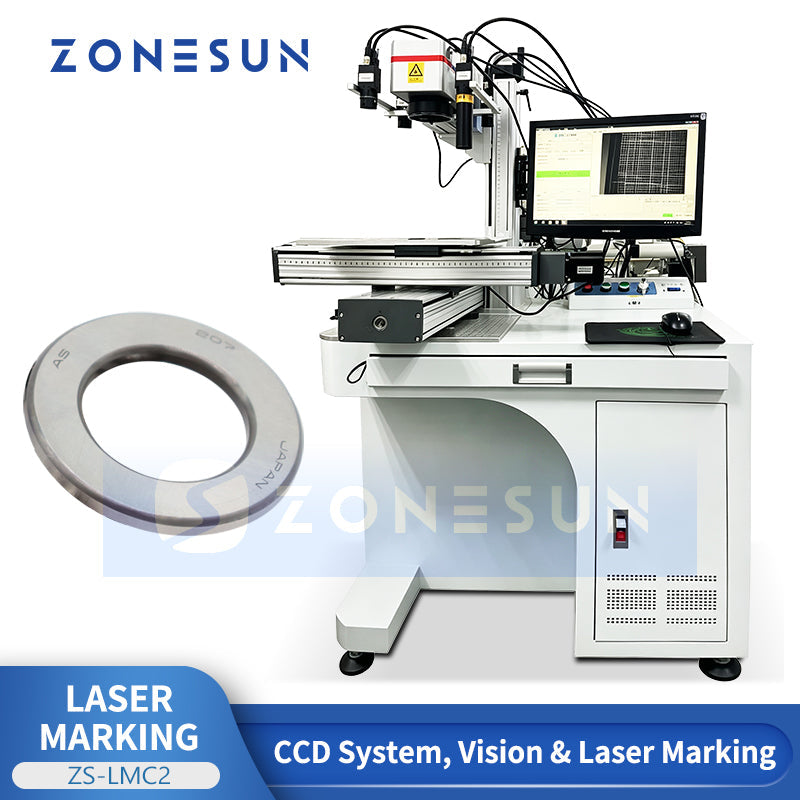

آلة ZONESUN ZS-LMC2 الأوتوماتيكية الدقيقة لكاميرا CCD والوسم والتحديد بالليزر

الوصف

إن ZONESUN ZS-LMC2 هي آلة ليزرية أوتوماتيكية دقيقة للتحديد والوسم بكاميرا CCD مصممة للتطبيقات التي تتطلب تحديدًا دقيقًا ووسمًا ليزريًا متكررًا. يقوم نظام تحديد المواقع البصري CCD المدمج بها (كاميرا بدقة 6.3 ميجابكسل) بالتعرف تلقائيًا على قطع العمل وتحديد منطقة الوسم المحددة مسبقًا — ثم يقوم الليزر بالوسم وفقًا للموقع المكتشف، مما يقلل من المحاذاة اليدوية والاعتماد على أدوات التثبيت أثناء الإنتاج.

تحقق الآلة دقة معالجة محددة تبلغ ±0.01 مم وتدعم سرعات وسم قابلة للتعديل . ويمكن تهيئتها مع مصادر ليزر متعددة (الأشعة تحت الحمراء 1064 نانومتر، الأزرق، CO₂، إكسيمر CO₂، الأشعة فوق البنفسجية) ، مع مساحات وسم تتراوح من 50 × 50 مم إلى 175 × 175 مم. متوفرة بجهد 110 فولت و220 فولت للنشر العالمي. يجب تأكيد المواد المناسبة وآثار الوسم وفقًا لعينة المنتج الفعلية وتكوين الليزر المختار.

المواصفات

• الطراز: ZS-LMC2
• الجهد: 110 فولت / 220 فولت
• نوع الليزر: الأشعة تحت الحمراء 1064 نانومتر / الأزرق / CO₂ / إكسيمر CO₂ / ليزر الأشعة فوق البنفسجية
• قدرة الليزر: 5 واط / 10 واط / 15 واط / 20 واط / 30 واط / 40 واط / 50 واط
• سرعة الوسم: 1,000–3,000 مم/ثانية
• عمق الوسم: 0.5–2 مم
• دقة المعالجة: ±0.01 مم
• دقة الكاميرا: 6.3 ميجابكسل
• العدسة: البعد البؤري 16 مم؛ 6 ميجابكسل
• مساحة الوسم: 50×50، 70×70، 100×100، 102×102، 110×110، 150×150، 160×160، 174×174، 175×175 مم (وتكوينات أخرى)
• نظام تحديد المواقع: تحديد المواقع البصري CCD
• منصة العمل: منصة وسم أوتوماتيكية
• وزن الآلة: 80 كجم
• أبعاد العبوة: 120 × 90 × 150 سم

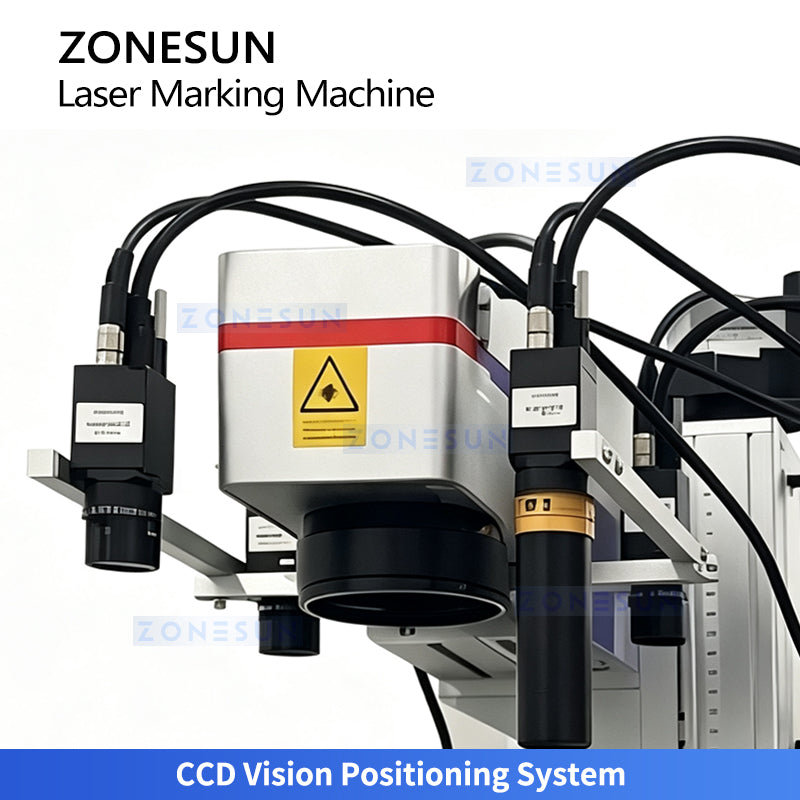

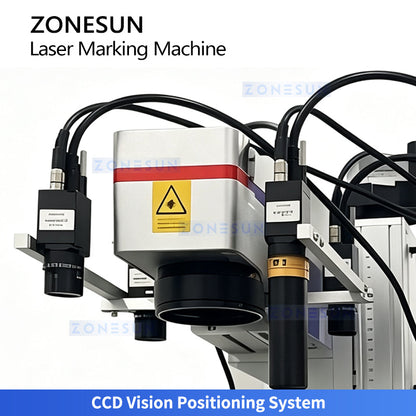

نظام تحديد المواقع البصري CCD

يكتشف نظام الرؤية CCD قطعة العمل ويحدد موقع الوسم المستهدف للمعالجة الدقيقة بالليزر.

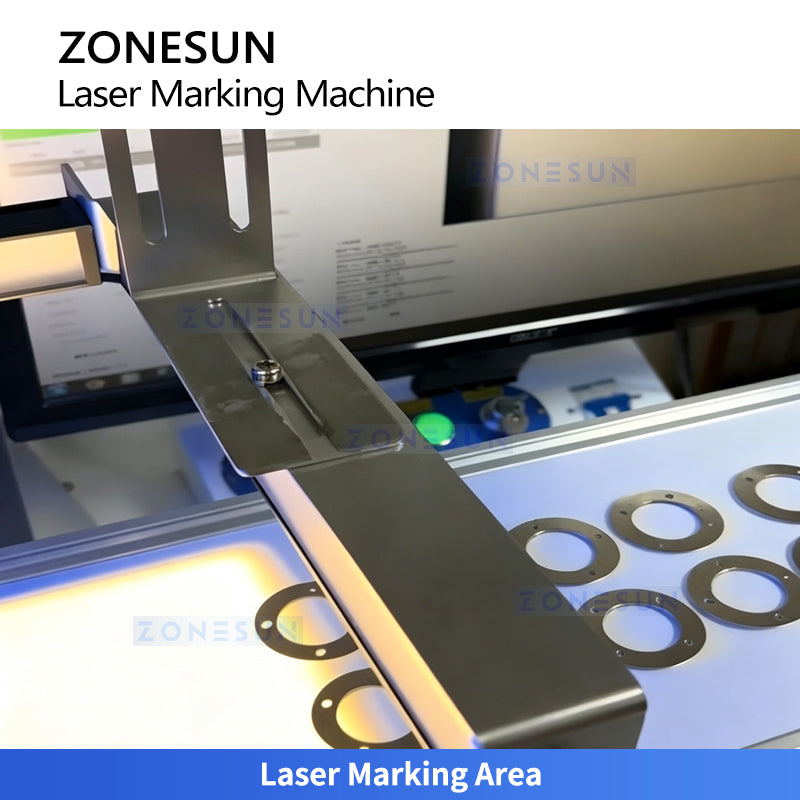

مساحة الوسم بالليزر

يقوم نظام الوسم بالليزر بوسم المنطقة المستهدفة بعد تحديد المواقع بصريًا، ويدعم المعالجة الدقيقة والمتسقة لقطع العمل المتوافقة.

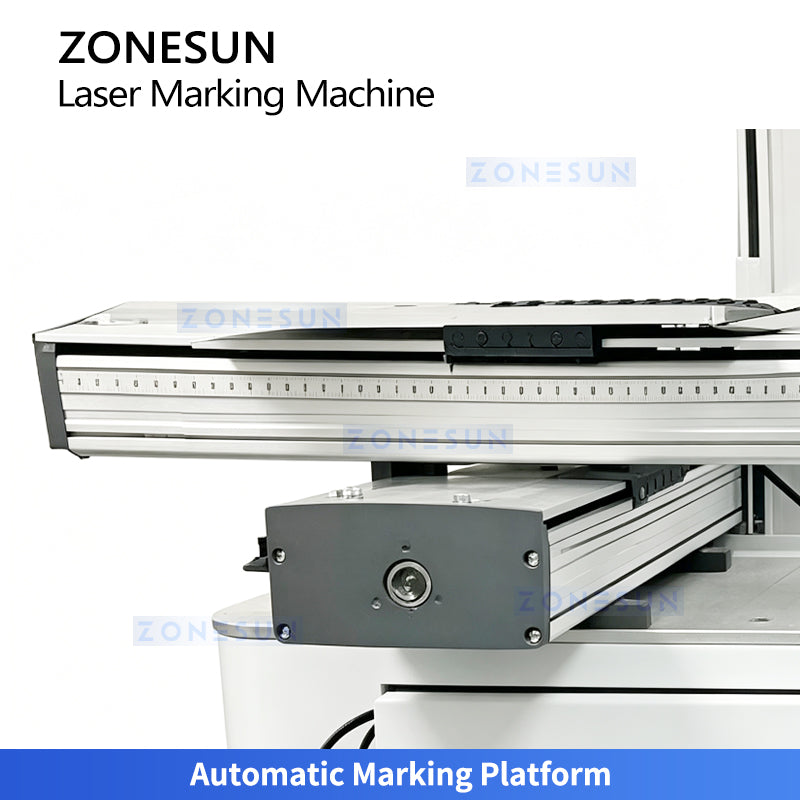

منصة الوسم الأوتوماتيكية

تقوم منصة الحركة بتحديد مواقع قطع العمل المتوافقة ونقلها عبر منطقة الكشف البصري والوسم بالليزر.

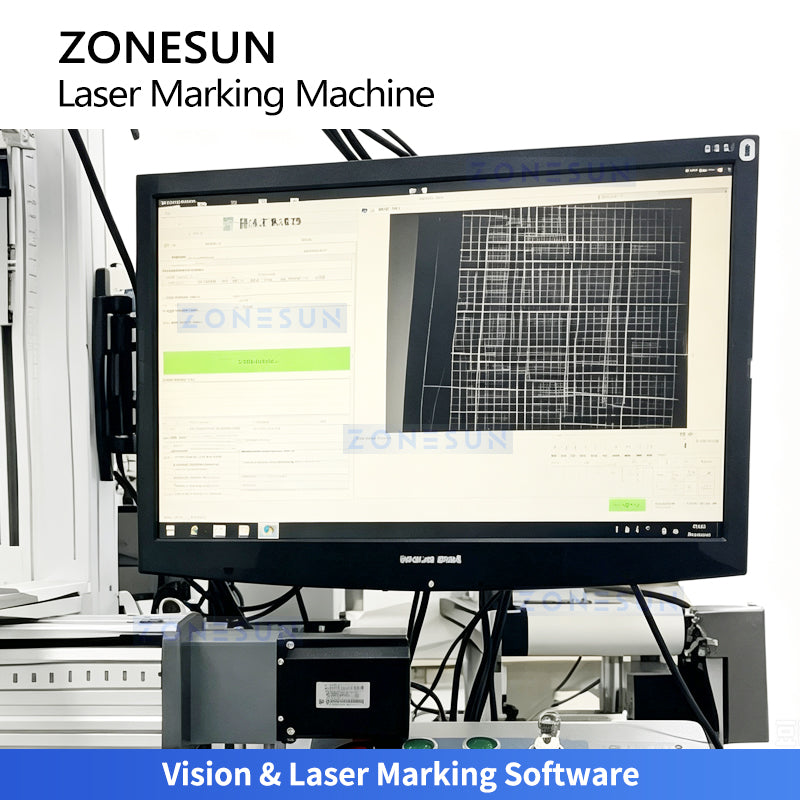

برنامج الرؤية والوسم بالليزر

يدعم البرنامج المدمج التعرف على الصور وتعديل موقع الوسم وإعداد التصميم والتحكم في معلمات الوسم.

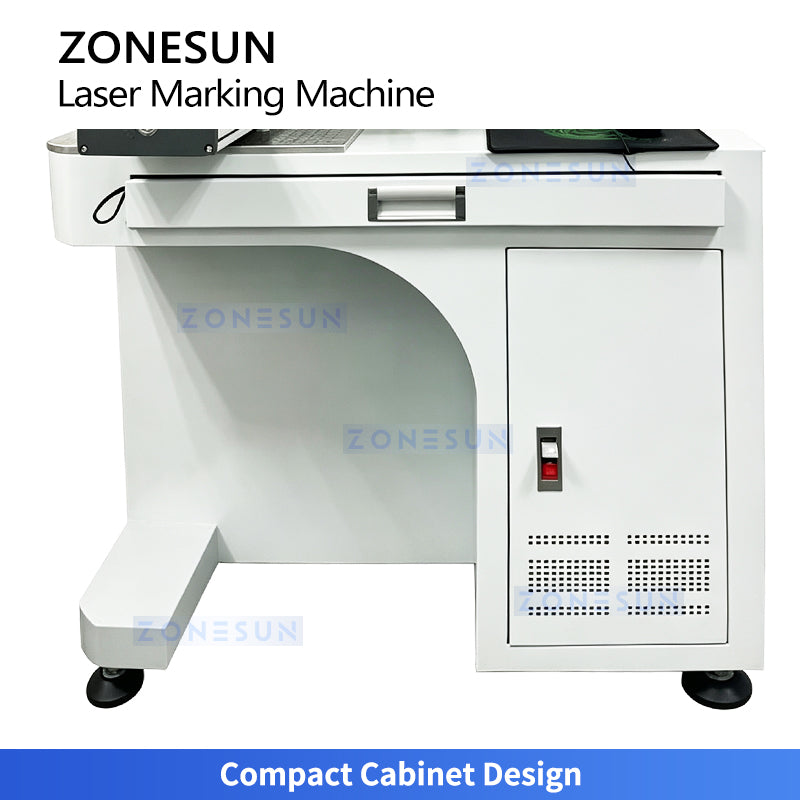

تصميم مدمج ومدمج

يدمج نظام الليزر ومكونات التحكم في الحركة والأجهزة الكهربائية في هيكل آلة مدمج.

الميزات الرئيسية

✅ تحديد المواقع البصري بكاميرا CCD — التعرف التلقائي على قطع العمل: تلتقط كاميرا CCD بدقة 6.3 ميجابكسل تلقائيًا صورة قطعة العمل وتحدد موقع الوسم المستهدف المطلوب، مما يقلل الاعتماد على المحاذاة اليدوية ويحسن اتساق تحديد المواقع عبر دورات الإنتاج.

✅ دقة معالجة ±0.01 مم: تدعم دقة المعالجة المحددة ±0.01 مم تحديد المواقع الدقيق والوضع المتسق للوسم بالليزر للتطبيقات التي تتطلب تفاوتات ضيقة.

✅ سرعة وسم 1,000–3,000 مم/ثانية: معالجة ليزرية عالية السرعة بسرعة 1,000–3,000 مم/ثانية حسب تكوين الليزر المختار ومحتوى الوسم الفعلي، مما يتيح إنتاجية فعالة.

✅ منصة الوسم الأوتوماتيكية — معالجة مدمجة لقطع العمل: تقوم منصة الحركة بتحديد مواقع قطع العمل المتوافقة ونقلها عبر منطقة الكشف البصري والوسم بالليزر، مما يتيح سير عمل أوتوماتيكي: تحديد المواقع → الكشف بكاميرا CCD → التعرف على الهدف → الوسم بالليزر.

✅ مصادر ليزر متعددة — توافق مرن مع المواد: قابلة للتهيئة مع مصادر ليزر بالأشعة تحت الحمراء 1064 نانومتر أو الأزرق أو CO₂ أو إكسيمر CO₂ أو الأشعة فوق البنفسجية (5–50 واط) لتلبية متطلبات المواد والتطبيقات المختلفة للوسم.

✅ مساحات وسم متعددة — من 50×50 إلى 175×175 مم: مجموعة واسعة من خيارات مساحة الوسم من 50 × 50 مم إلى 175 × 175 مم تستوعب أحجام قطع العمل المختلفة وتخطيطات محتوى الوسم.

✅ برنامج مدمج للرؤية والوسم: يجمع البرنامج المركزي التعرف على الصور وتعديل موقع الوسم وإعداد التصميم والتحكم في معلمات الليزر في واجهة واحدة لتبسيط إعداد مهام الوسم.

✅ تقليل الاعتماد على أدوات التثبيت: يقلل تحديد المواقع بمساعدة الرؤية من الاعتماد على وضع المنتج يدويًا بدقة أو استخدام أدوات تثبيت مخصصة لقطع العمل المتوافقة، مما يدعم سير عمل إنتاج أكثر مرونة.

✅ تتبع ومحتوى متغير للوسم: قابلة للتهيئة للشعارات والنصوص والأرقام التسلسلية والأكواد الشريطية ورموز QR ومعلومات التتبع على قطع العمل المتوافقة لتطبيقات تحديد المنتج وتتبع التصنيع.

التطبيقات

• وسم رموز QR والأكواد الشريطية بالليزر: وسم أوتوماتيكي بالليزر مع تحديد المواقع بكاميرا CCD لرموز QR ورموز Data Matrix والأكواد الشريطية على المنتجات المتوافقة ومكونات التعبئة والتغليف والأجزاء الإلكترونية لإدارة التتبع والمخزون.
• وسم الشعارات والعلامات التجارية: نقش ليزري دقيق للشعارات وأسماء العلامات التجارية والعلامات الرسومية على أسطح المعادن والبلاستيك والسيراميك والمواد الأخرى المتوافقة لتمييز المنتجات وتحديد هويتها.
• وسم الأرقام التسلسلية والتتبع: وسم متغير للأرقام التسلسلية ورموز الدفعة ورموز التتبع على قطع العمل المتوافقة للتحكم في جودة التصنيع وتتبع المنتجات والامتثال التنظيمي للوسم.
• وسم المكونات الإلكترونية: وسم دقيق بالليزر للوحات الدوائر المطبوعة والمكونات الإلكترونية وأجهزة الاستشعار والموصلات وأجزاء أشباه الموصلات التي تتطلب تحديدًا دقيقًا للمواقع ووضعًا متسقًا للوسم ضمن تفاوتات ضيقة.
• وسم الأجزاء المعدنية والمعدات: وسم بالليزر للأجزاء المعدنية المتوافقة والمكونات الميكانيكية والأدوات ومنتجات المعدات لتمييز الأجزاء ووسم المواصفات وتتبع المنتج الدائم.
• وسم مستحضرات التجميل ومكونات التعبئة والتغليف: وسم بالليزر مع تحديد المواقع بكاميرا CCD للأغطية والزجاجات والأنابيب ومكونات تعبئة وتغليف مستحضرات التجميل حيث يقلل التعرف البصري التلقائي من متطلبات أدوات التثبيت للوسم في المواقع المتغيرة.
• وسم قطع العمل ذات المواقع غير المنتظمة: تحديد المواقع البصري بكاميرا CCD مناسب بشكل خاص للتطبيقات التي لا توضع فيها قطع العمل في نفس الموقع بالضبط في كل دورة — يحدد نظام الرؤية منطقة الوسم المستهدفة قبل المعالجة بالليزر بغض النظر عن الاختلافات الطفيفة في الوضع.
